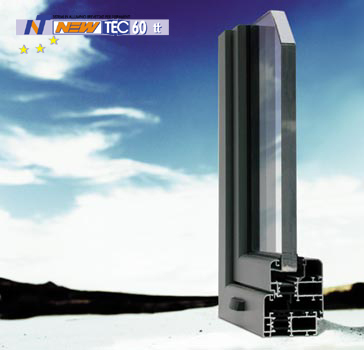

NEW TEC 60TT - Scheda Tecinca
PROFILATI estrusi lega: 6060 (UNI 9006/1).
TOLLERANZE DIMENSIONALI E SPESSORI: UNI EN 12020-02.
TIPO DI TENUTA ARIA ACQUA: giunto aperto e sormonto.
TAGLIO TERMICO: realizzato con due astine continue di poliammide rinforzata con fibra di vetro.
APPLICAZIONI VETRO: con fermavetro squadrato o arrotondato con tagli a 45 o 90 gradi.
CAMERA PER VETRO: variabile secondo i fermavetri usati.
DIMENSIONE BASE DEL SISTEMA:
Telaio fisso: sez. mm 60/68.
Telaio mobile sezione mm 60 o 68.
Fuga tra telaio fisso e telaio mobile: mm. 5.
Fuga sul nodo centrale mm. 5.
Aletta di battuta vetro mm. 22.
Aletta battuta a muro mm. 22.
IMPIEGO: il sistema permette la realizzazione di: finestre, portafinestra, wasistas, bilico, sporgere, antaribalta e monoblocchi, portoncini a una o piante.
|
 |

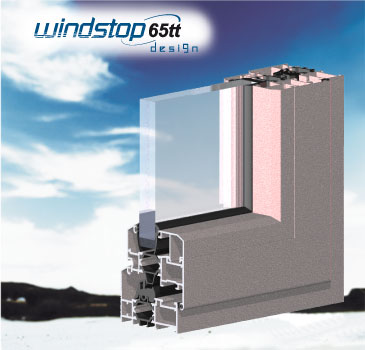

WINDSTOP 65TT - Scheda Tecinca
PROFILATI estrusi lega: 6060 (UNI 9006/1).
TOLLERANZE DIMENSIONALI E SPESSORI: UNI EN 12020-02.
TIPO DI TENUTA ARIA ACQUA: giunto aperto o sormonto.
TAGLIO TERMICO: realizzato con due astine continue di poliammide rinforzata con fibra di vetro.
APPLICAZIONI VETRO: con fermavetro a taglio 45° squadrato o a taglio 90° arrotondato.
CAMERA PER VETRO: variabile secondo i fermavetri usati.
DIMENSIONE BASE DEL SISTEMA:
Telaio fisso: sez. 65 mm/79 mm.
Telaio mobile sezione 71/77 mm.
Fuga tra telaio fisso e telaio mobile: mm 5.
Fuga sul nodo centrale mm 5.
Aletta di battuta vetro mm 21/23.
Aletta battuta a muro mm 22/70.
IMPIEGO: il sistema permette la realizzazione di: finestre, wasistas, antaribalta, monoblocchi, bilico, sporgere, portafinestra, portoncini a una o più ante.
LINEE ESTETICHE: PIANA - TONDA - STANDARD - CLASSIC - DESIGN
|
 |

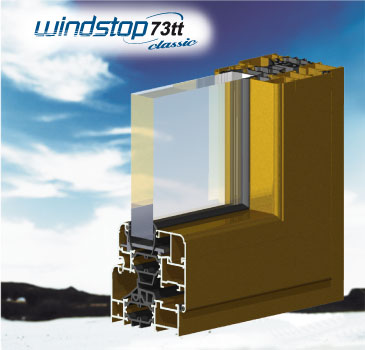

WINDSTOP 73TT - Scheda Tecinca
SERIE: WINDSTOP 73tt
PROFILATI estrusi lega: 6060 (UNI 9006/1).
TOLLERANZE DIMENSIONALI E SPESSORI:
UNI EN 12020-02
TIPO DI TENUTA ARIA ACQUA: giunto aperto o sormonto.
TAGLIO TERMICO: realizzato con due astine continue di poliammide rinforzata con fibra di vetro e da un setto in alluminio inserito nell'interno (Windstop 73tt plus).
APPLICAZIONI VETRO: con fermavetro a taglio 45°squadrato o a taglio 90° arrotondato.
CAMERA PER VETRO: variabile secondo i fermavetri usati.
DIMENSIONE BASE DEL SISTEMA:
Telaio : sezione 73 mm/87 mm .
Anta : sezione 79 mm/80,5 mm .
Fuga tra telaio e anta : 5 mm .
Fuga sul nodo centrale : 5 mm .
Aletta di battuta vetro : 21/23 mm .
Aletta battuta a muro : 22 mm .
IMPIEGO: il sistema permette la realizzazione di:
finestre,vasistas,antaribalta,monoblocchi,bilico,
sporgere, portafinestra e portoncini a una o più ante.
|
